Драйверы шаговых двигателей

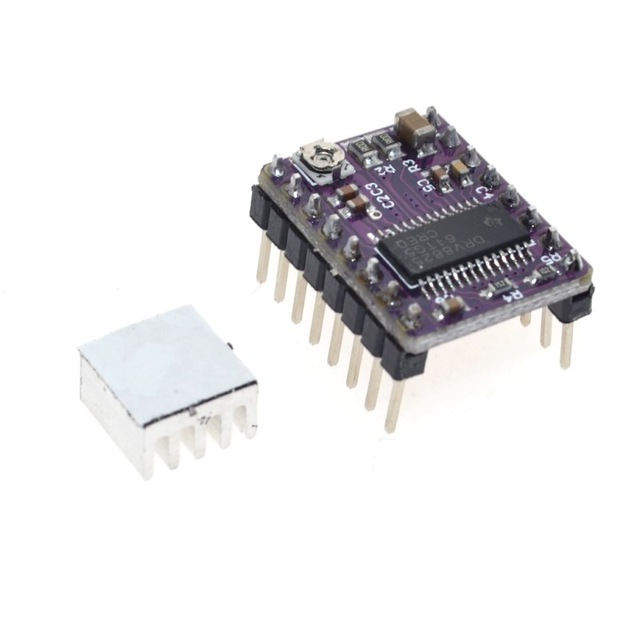

Есть куча популярных микросхем-драйверов шаговых двигателей. С приходом 3D принтеров эти драйверы пошли в народ в виде stepstick модулей.



Среди популярных: A4988, DRV8825, недавно появившееся TMC2100 и прочие.

У всех этих микросхем в даташите в обязательном порядке декларируется Low RDS(ON). Т.е. низкое сопротивление транзисторов моста, через которые собственно идет ток в обмотки двигателя. Это "низкое" сопротивление обычно порядка 300-600 мОм на ключ, т.е. 0.6-1.2 ом на два ключа в сумме, работающих в мосту.

И вот тут у меня возникает внезапное желание скрутить кому-нибудь шею вопрос, почему так? 1.2 Ом это огромное сопротивление. Это почти три ватта тепла при токе 1.5А через одну обмотку шагового двигателя. Что для таких маленьких микросхем очень немало. В результате они греются как утюги, требуют радиаторов (крайне убого реализованных для модулей stepstick ), ну и горят, иногда. Подозреваю, что такие огромные сопротивления - из-за технологии, по которой на одном кристалле нужно делать и управляющую логику и силовые транзисторы. Ведь дискретные транзисторы можно купить с сопротивлениями в единицы мОм совершенно без проблем.

Интересно, есть хорошие драйвера для шаговых моторов, с по-настоящему низким сопротивлением встроенных транзисторов?
